Wertstromanalyse > Wertstrom-Werkzeuge (VSM Tools) > Timeline

Um die Darstellung der automatisch generierten Fieberkurve zu parametrieren, doppelklicken Sie das Symbol des Objekts, um seinen Dialog zu öffnen.

Geben Sie eine passende Höhe pro Schicht ein. Das erlaubte Minimum ist 50 Pixel.

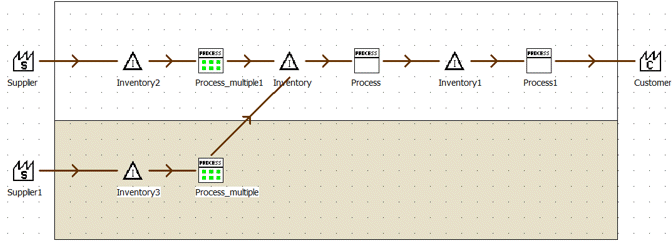

Nachdem Sie auf Zeichnen oder Übernehmen geklickt haben, zeigt die Fieberkurve Schichten hinter den Wertstromobjekten an. Für jede Schicht, auf der sich entsprechende Wertstromobjekte befinden, wird eine eigene Fieberkurve erstellt. Die Anzahl an Schichten wird automatisch anhand der Positionen der eingesetzten Objekte berechnet.

Aus der Dropdownliste Wertschöpfung können Sie auswählen, wie Sie wert- und nicht-wertschöpfende Prozesse betrachten möchten. Je nach Einstellung kann dies Auswirkungen auf den Flußgrad haben.

Sie können eine dieser Einstellungen auswählen:

•	Keine Beachtung. Diese Einstellung ignoriert, ob ein Prozeß zur Wertsteigerungen eines Produktes beiträgt oder nicht. Beide Prozeß-Parametrierungen werden auf derselben unteren Schicht angezeigt und aufsummiert.

•	Differenzierte Betrachtung: Diese Einstellung betrachtet wertschöpfende und nicht-wertschöpfende Prozesse entsprechend differenziert. Nicht-wertschöpfende Prozesse werden auf halber Höhe angezeigt und zur Bearbeitungszeit (BZ) aufsummiert.

•

Identische Betrachtung: Diese Einstellung hat keine Auswirkung auf den Flußgrad gegenüber der differenzierten Betrachtung. Nicht-wertschöpfende Prozesse werden jedoch nicht separat auf halber Höhe, sondern wie Objekte der Typen Transport und Inventory/Supermarket behandelt. Sie werden auf der oberen Schicht der Fieberkurve angezeigt und fließen dementsprechend in die Summenberechnung ein.

Falls Teildurchlaufzeiten nicht eindeutig auf der Fieberkurve angezeigt werden können, kennzeichnet die Fieberkurve diese Objekte rot. Die folgenden Abbildungen zeigen, bei welchen Modelliersituationen derartige Konstellationen auftreten können:

•	Bei paralleler Modellierung mit der gleichen Position auf der X-Achse innerhalb einer Schicht.

•	Bei zu geringen Abständen in der X-Richtung innerhalb einer Schicht.

•	Wenn der verbundene Nachfolger im Materialfluss eine kleinere X-Position hat innerhalb derselben Schicht hat.
